全自動氣壓式無塔供水設備概述：
該設備突出優點是，不需建造水塔，投資小、占地少，采用水氣自動調節、自動運轉、并能與自來水自動并網，停電后仍可供水，調試正常后數年不需看管。比建造水塔節約投資70%.比建造高位水箱節約投資60%，大大節約土建投資，廣泛應用于企事業單位、住宅及農村的生產、生活、辦公用水。供水戶在20-20000戶。日供水量在20-50000m3，供水高度達150米，即50層樓房。
全自動氣壓式無塔供水設備工作原理：
本設備采用氣壓供水。利用密封罐體，使局部增壓達到供水目的。具體工作順序是由水泵將水通過逆止閥壓入罐體使罐內氣體受到壓縮，壓力逐漸增大。當壓力達到指定上限時電接點壓力表通過控制柜使泵機自動停止。設備中的水壓高于外界壓力，自動送至供水管網。當罐體內水位下降，氣壓減小到指定的下限位置時，電接點壓力表通過控制柜使水泵重新啟動。如此反復，使設備不停供水。當罐內氣體不足時，補氣閥可自動補氣。本設備不需配備專職操作人員。
全自動氣壓式無塔供水設備的常用組合方式：
1. WGS-II L型系列無塔供水設備

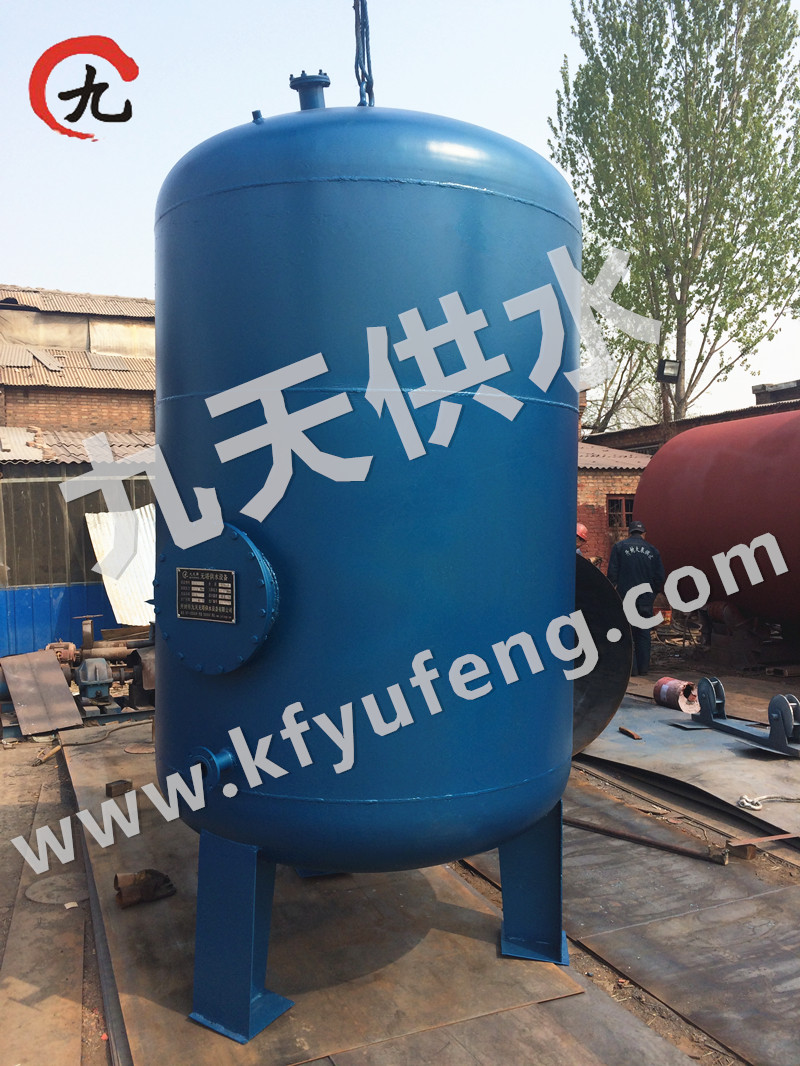

設備噸位為2-10噸，系立式設備(如圖一)，具有占地面積小的優點，以水井或蓄水池做水源.適用于地面面積小.用水量少的用戶。
WGS-II L示意圖
2、WGS- II W型系列無塔供水設備

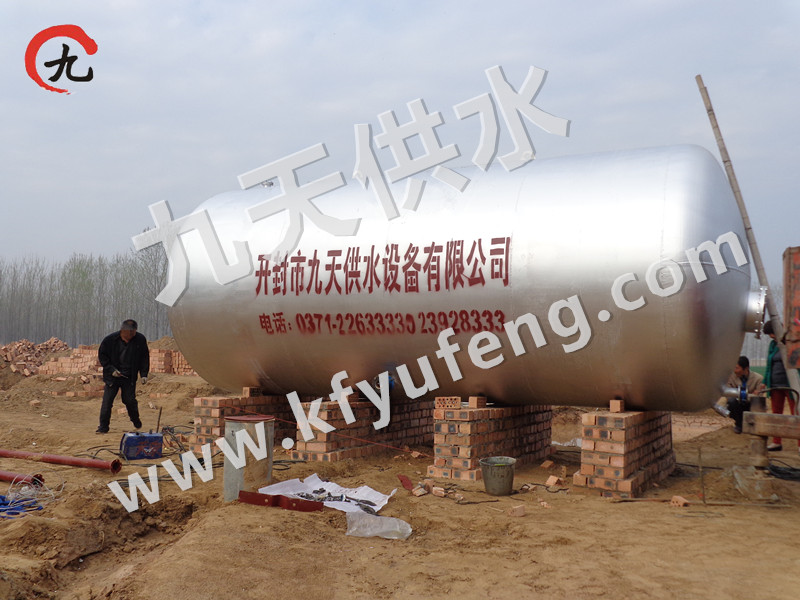

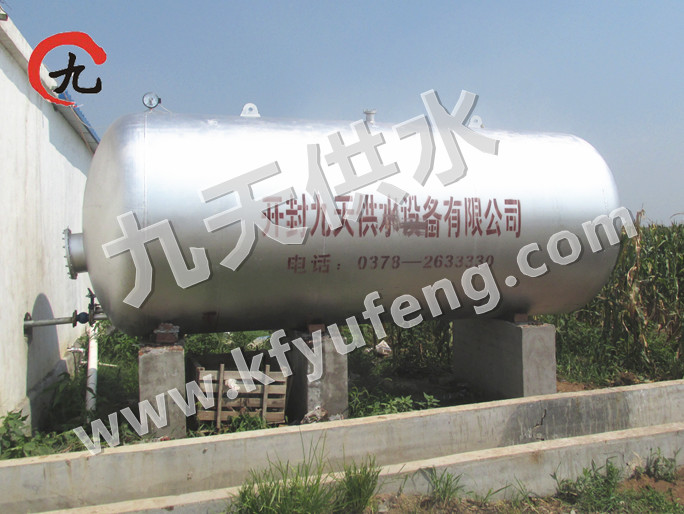

設備噸位為2-60，系臥式供水設備(如圖二)，以水井或蓄水池做水源，適用于企事業單位，農村等用水量較大的用戶使用。
3、WGS- II Y型系列無塔供水設備
設備噸位為5-60噸，系一罐兩體設備（如圖三），適用于自來水水壓低的企事業單位或住宅區，該設備無需建造蓄水池，可于自來水直接并網。
各種全自動氣壓式無塔供水設備的型號設備基礎圖：
1、立式氣壓罐基礎 建直徑為2000mm,厚度為300mm,混凝土基礎。
10T臥式
20T臥式
地基材料：磚、混合沙灰。砌成平面：落穩以后加護牢固光面。
2、臥式氣壓罐基礎圖（10~60噸）
詳情點擊：http://www.asjssc.cn/showzl.asp?id=712
不同規格的臥式氣壓罐尺寸對照表
